軟件說明

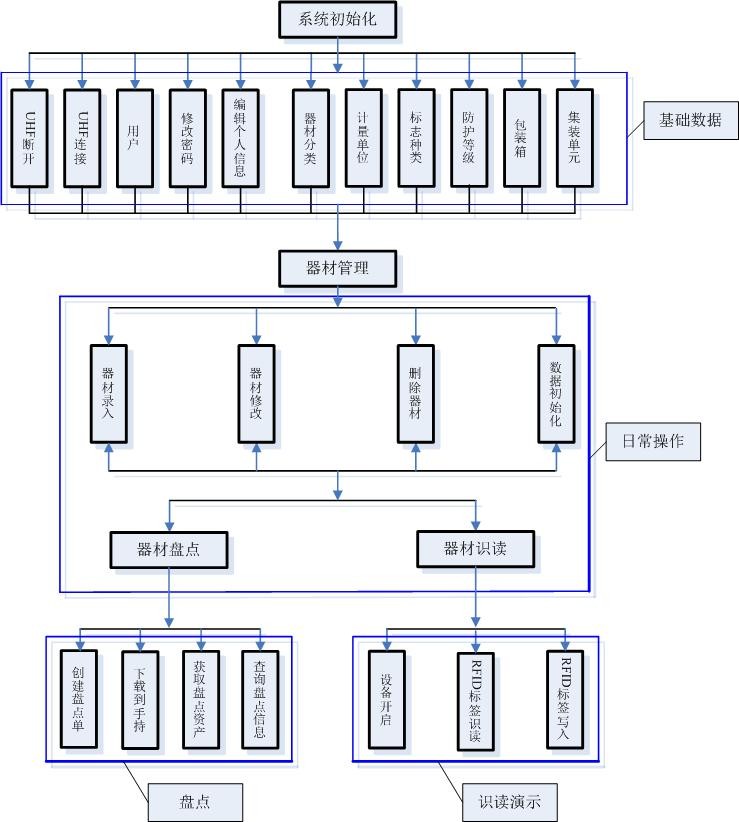

一、 操作流程

二、 PC端功能描述

2.1用戶登錄

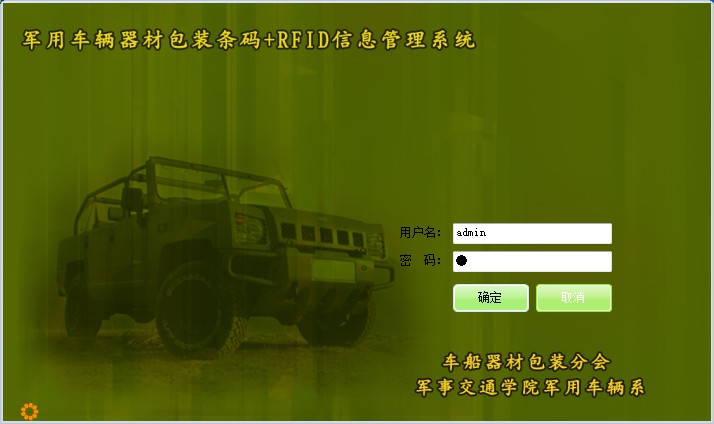

登錄界面如下圖所示：

可以有不同的用戶名

2.2系統主界面

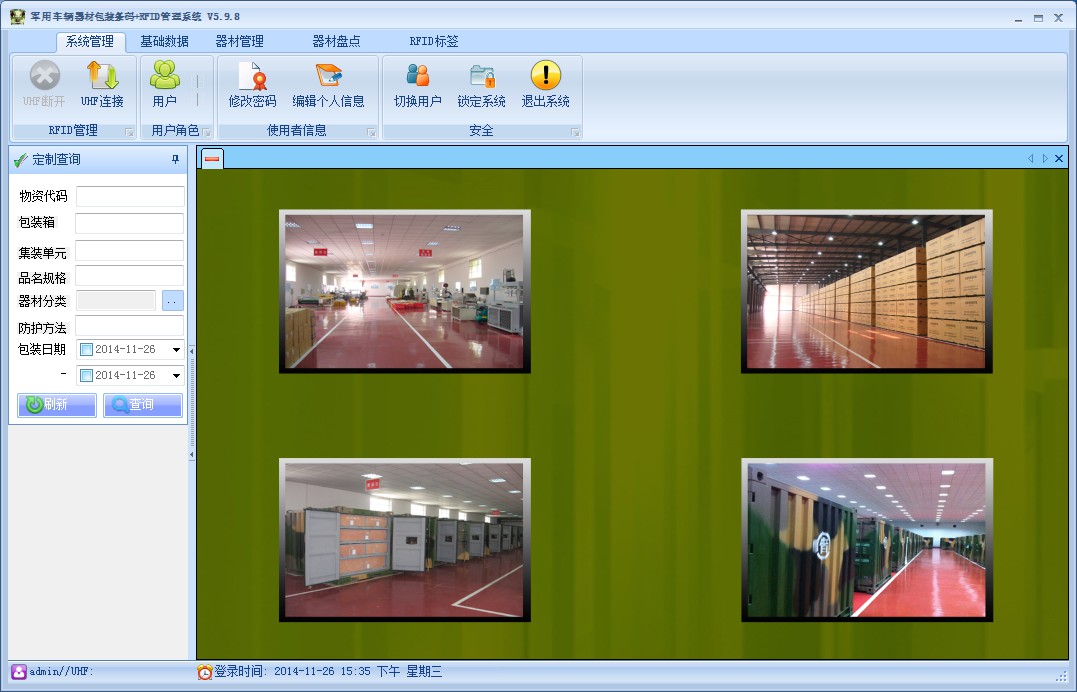

主界面如下圖所示：

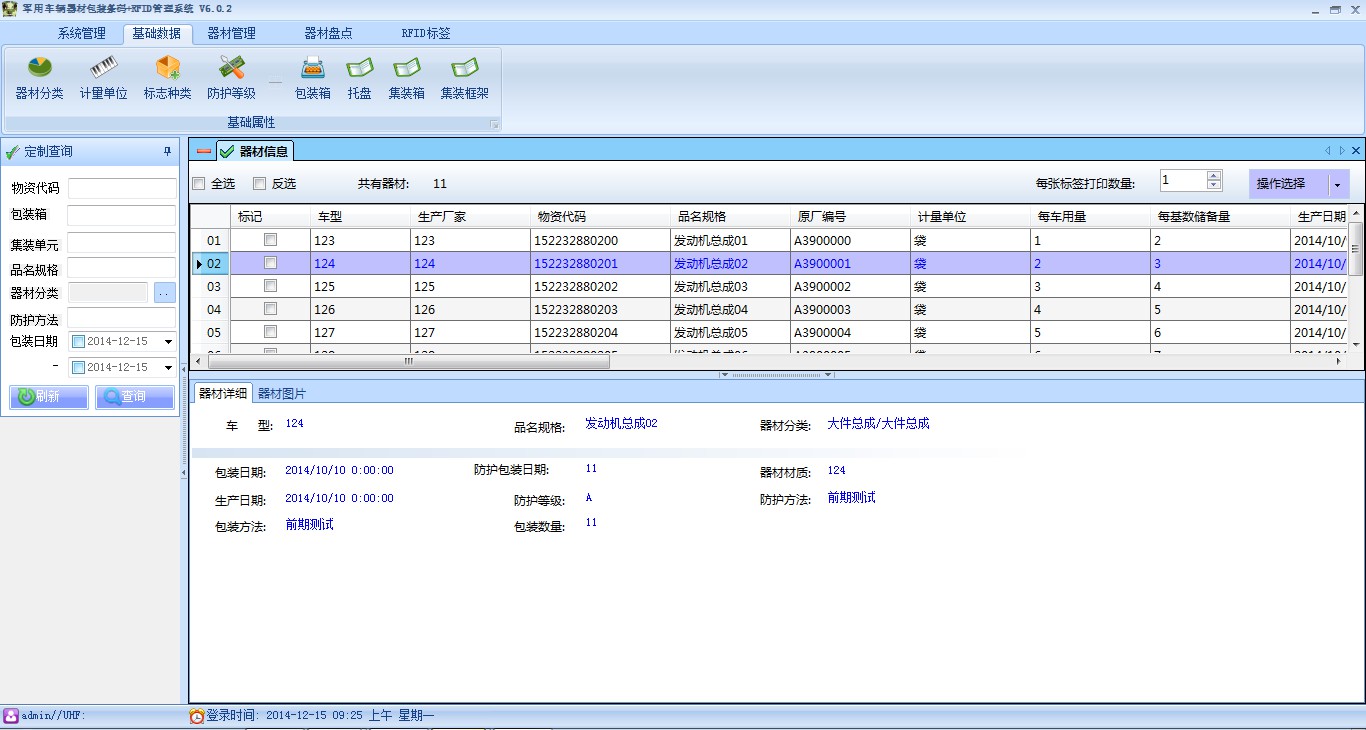

信息界面如下圖所示：

業務規約：

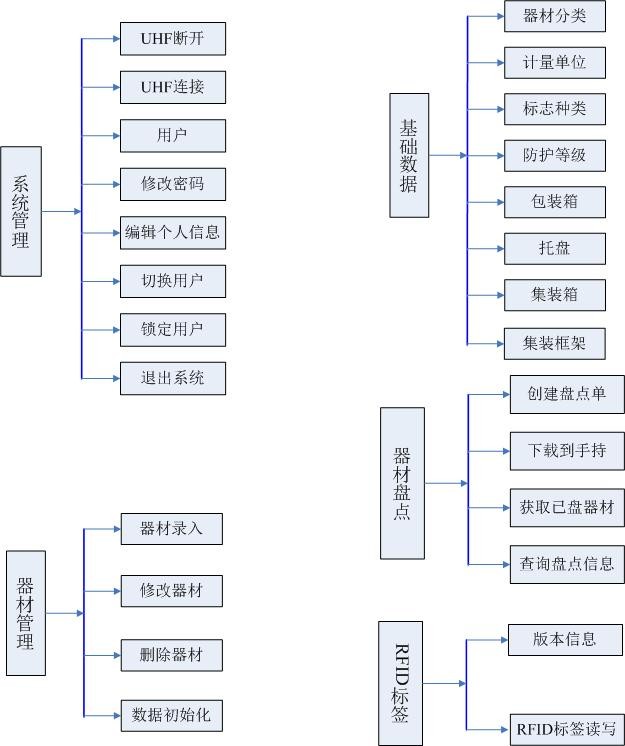

l 界面最上方為菜單欄，各菜單的結構如下：

l 界面左邊為器材信息的查詢條件。

查詢條件有：物資代碼、包裝箱、集裝單元、品名規格、器材分類、防護方法、包裝日期。

l 界面右邊為器材的詳細信息，并可以對器材進行增刪改查等各種操作。

2.3UHF 斷開/連接

此處的連接即可在查詢時直接識讀物資代碼、包裝箱號、集裝單元號查看其詳細信息，省去手動輸入。

2.4用戶信息

此處用戶信息指的是登錄用戶的信息。

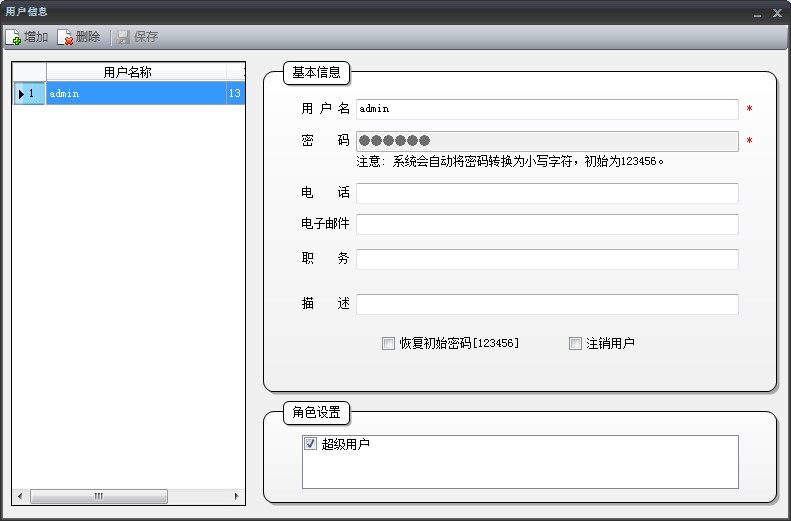

用戶信息的界面如下：

業務規約：

l 增加用戶：點擊“增加”按鈕，輸入用戶名、密碼、電話等信息，點擊“保存”按鈕。

l 刪除用戶：首先在左邊的列表中選中要?jiǎng)h除的用戶，點擊“刪除”按鈕。

l 如果有用戶由于某種原因不再使用本系統，而又不想刪除該用戶，可以勾上“注銷用戶”，這樣的話該用戶將無法登錄。

注意：不允許有重復的用戶名稱，密碼不能為空。

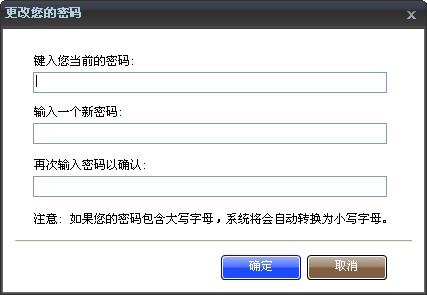

2.5修改密碼

在本系統中，只允許修改自己的密碼，即當前登錄者的密碼。如果密碼遺忘，可以使用“用戶管理”中的“恢復初始密碼[123456]”功能。

修改密碼的界面如下：

2.6編輯個人信息

在編輯個人信息中，登錄者可以修改自己的信息。用戶名和角色不可以修改，角色統一在“用戶信息”中進行設置。

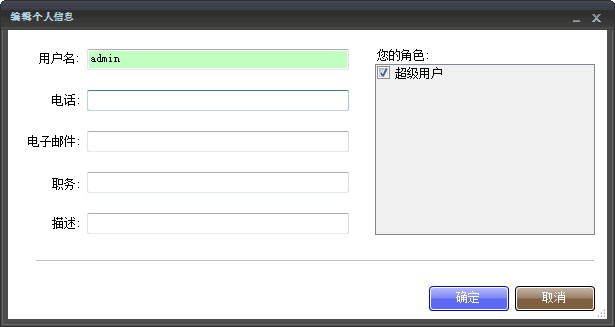

編輯個人信息界面如下：

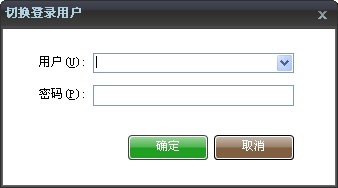

2.7切換用戶

切換用戶指的是在不退出系統的情況下變更登錄人。讓用戶更加方便的進行其它操作。

切換用戶界面如下：

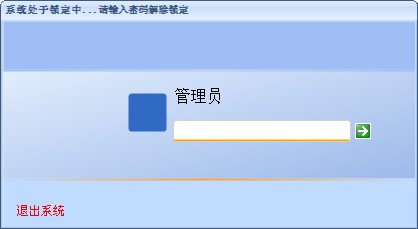

2.8鎖定系統

鎖定系統指的是在用戶短時間離開的情況下，進行短時鎖定，而不用退出本系統，并且必須提供密碼才能再次進入本系統。

鎖定系統界面如下：

2.9器材分類

器材分類采用樹形結構定義，2級分類。

在器材分類中，每個分類包括類別名稱、前綴符，可按需進行增加、修改、刪除。

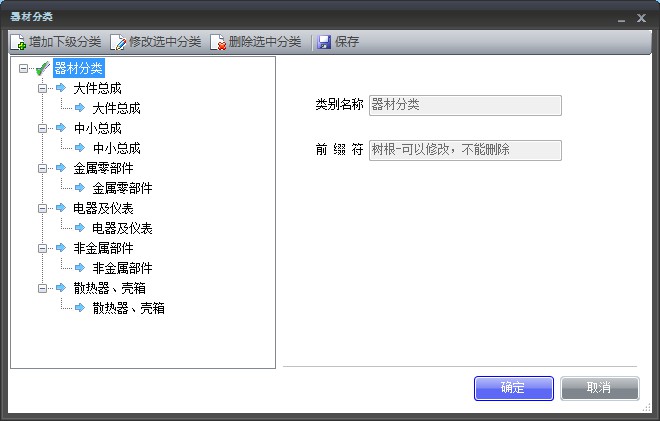

器材分類的界面如下：

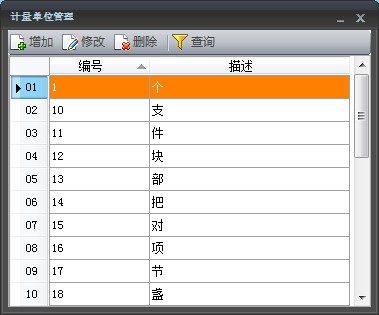

2.10計量單位

計量單位的界面如下，可按需進行增加、修改、刪除、查詢。

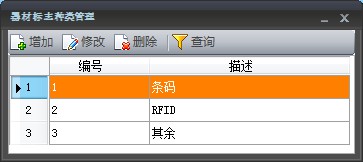

2.11標志種類

標志種類的界面如下，可按需進行增加、修改、刪除、查詢。

2.12防護等級

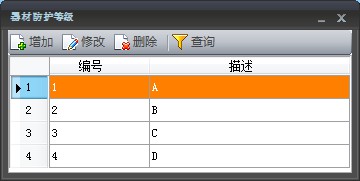

防護等級的界面如下，可按需進行增加、修改、刪除、查詢。

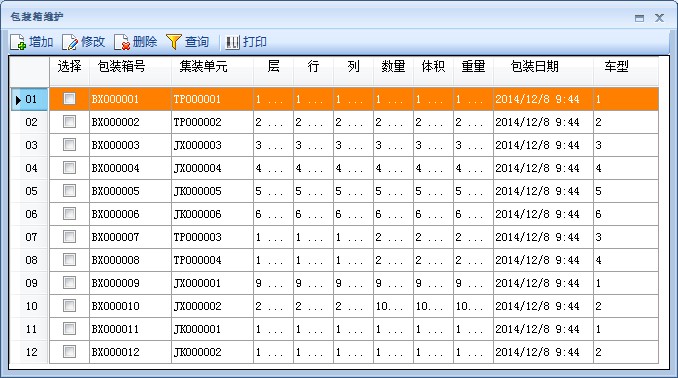

2.13包裝箱

包裝箱的界面如下，可按需進行增加、修改、刪除、查詢、打印。

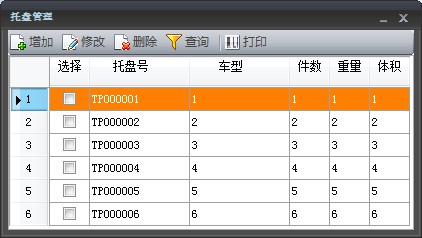

2.14托盤

托盤的界面如下，可按需進行增加、修改、刪除、查詢、打印。

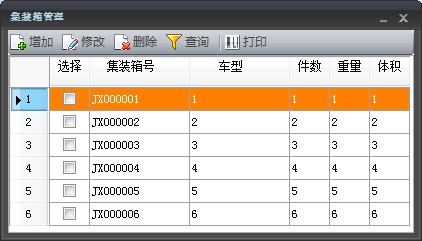

2.15集裝箱

集裝箱的界面如下，可按需進行增加、修改、刪除、查詢、打印。

2.16集裝框架

集裝框架的界面如下，可按需進行增加、修改、刪除、查詢、打印。

2.17器材錄入

器材錄入有兩種方式：手工錄入和文件導入。

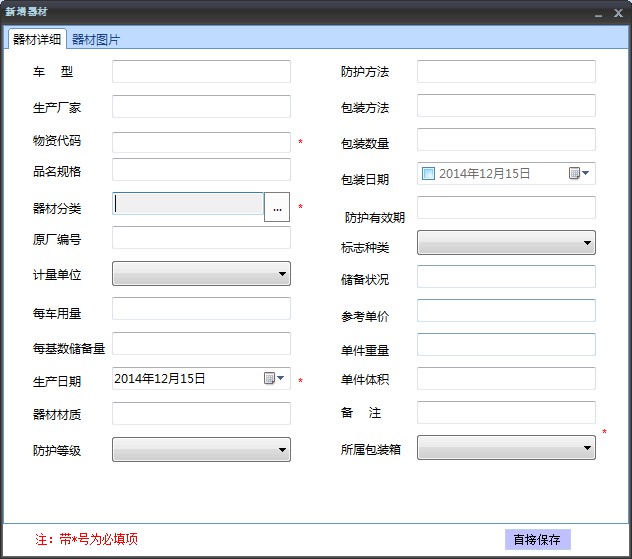

ü 下圖所示是手工錄入方式。

業務規約：

l 用戶先輸入品名規格再選擇資產分類。依次填寫車型，生產廠家，圖片等信息后完成器材錄入。其中物資代碼、器材分類、生產日期、所屬包裝箱為必填項。

l 填寫完成后，點擊“直接保存”按鈕保存器材信息。

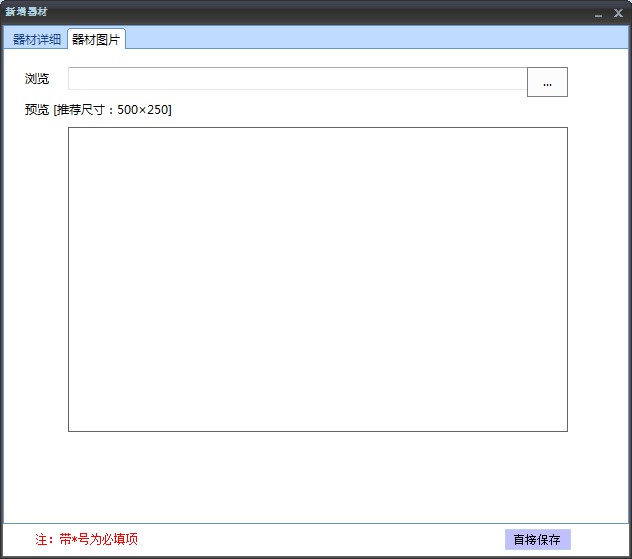

l 在資產圖片信息中可以將拍攝到的資產圖片添加到信息中。支持常見的JPEG、GIF、PNG、BMP等文件格式。如下圖所示：

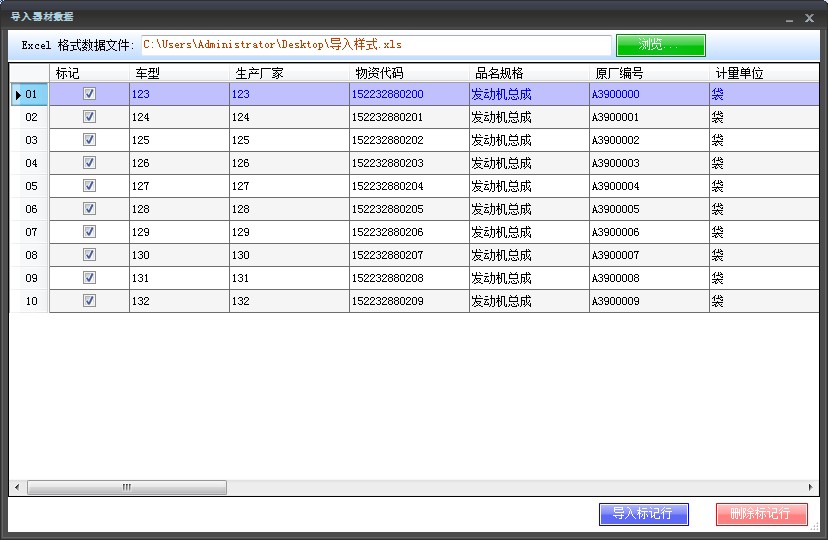

ü 下圖所示為文件導入方式生成新器材：

【請注意：由于用戶的數據文件模板不盡相同，文件導入采用客戶定制的方式進行單獨開發】

器材導入的基本原則：如果系統中已經存在該器材（物資代碼），則更新該器材的相關信息。如果沒有查到對應的物資代碼，則新加一條器材。

業務規約：

l 點擊“瀏覽…”按鈕打開要導入的Excel器材數據文件，系統將讀到的器材信息顯示到下面的表格中。

l 點擊“導入標記行”按鈕將選中的器材導入到本系統中。

l 點擊“刪除標記行”表示將表格中所有“選中”行移除。刪除該行表示將當前具有光標的行從表格中移除。所有的刪除只是從瀏覽的表格中刪除，不會從服務器中刪除，也不會從原始的Excel表中刪除。

l 如果Excel模板或數據格式不匹配，將會在狀態欄中顯示詳細的錯誤信息。請不要將有錯誤信息的器材數據導入到本系統中，以防造成數據混亂。

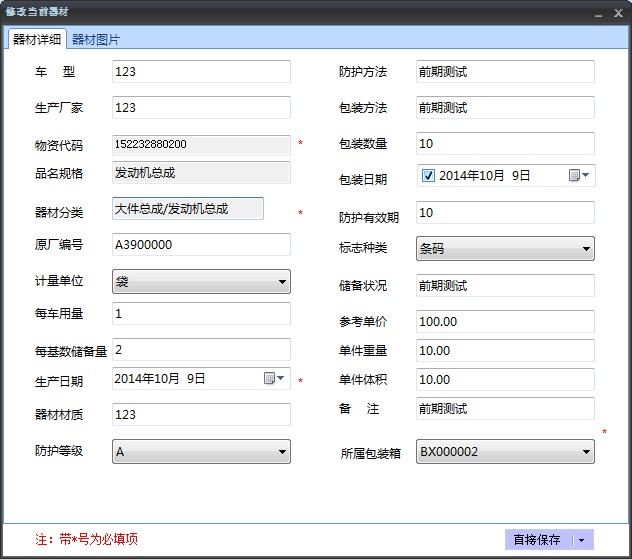

2.18修改器材

該功能可以通過菜單“器材管理->修改器材”導航，也可以在“資產信息”界面中點擊右鍵菜單到達。

修改器材的界面如下：

業務規約：

l 在器材信息界面中，選中要修改的器材，點擊菜單“器材管理->修改器材”或右鍵菜單選擇“修改器材”，彈出修改器材界面。

l 其中物資代碼、器材分類、品名規格不能修改，其他信息均可以修改。如果物資代碼有誤，請首先刪除該器材，然后重新錄入該器材的副本。

l 修改完成后，點擊“保存”按鈕。

2.19刪除器材

業務規約：

l 在器材信息界面中，選中要?jiǎng)h除的器材，點擊菜單“器材管理->刪除器材”或右鍵菜單選擇“刪除器材”，系統將彈出是否確認刪除信息，點擊“是”將刪除，請注意，刪除器材無法恢復。

2.20數據初始化

數據初始化主要為單機盤點的客戶使用，在盤點完成并將數據導出后，本系統中的資產信息，為了不影響下次盤點，可以將數據全部刪除。

請謹慎使用該功能。數據初始化將刪除除基礎數據外的所有數據！包括器材信息、盤點信息等。

2.21打印器材標簽

打印器材標簽的界面即器材的信息界面如下：

業務規約：

l 首先查詢出要打印的標簽。

l 在查詢得到的結果窗口中，使用“右鍵菜單”或點擊“操作選擇”進行單張或連續多張標簽進行打印。

l 打印的時候請確認打印機是否接電、打開以及是否連接到當前的電腦上。

器材盤點

器材盤點的邏輯：創建盤點單->將盤點單下載到手持上->手持開始盤點，盤點完成后將盤點單上傳到PC系統中->導出盤點信息。

2.22創建盤點單

創建盤點單就是確定要盤點的器材信息。將要盤點的數據查詢出來，通過一個唯一的編號將這些零散的數據串起來，就是一個盤點單，這個唯一的編號就是盤點單編號。

在以后盤點、導出或維護時，就可以根據盤點單快速定位到已經盤點的數據。

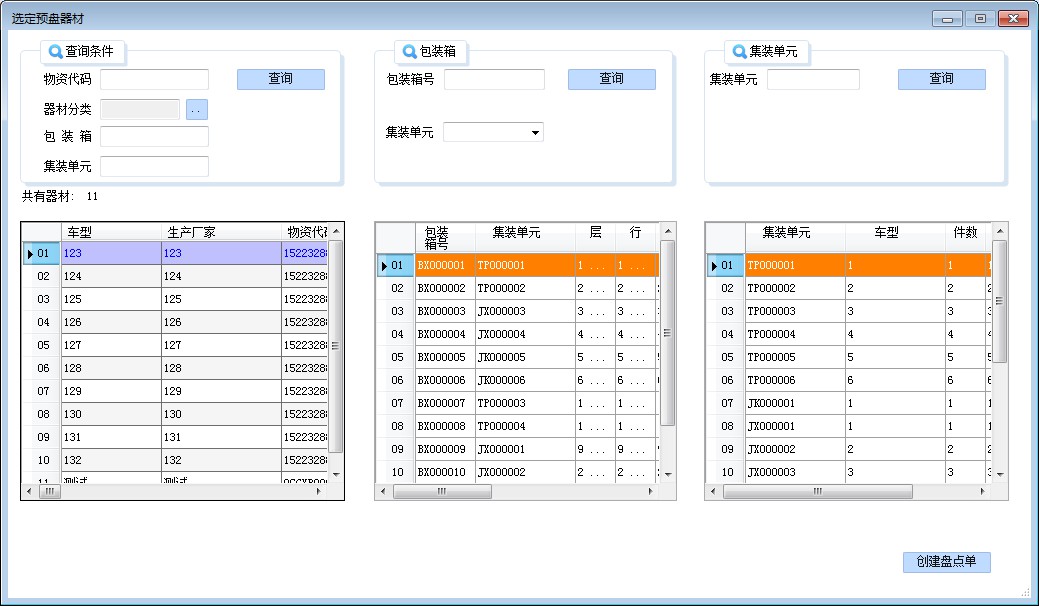

創建盤點單的界面如下：

業務規約

l 根據用戶定義的查詢條件得到要盤點的數據。

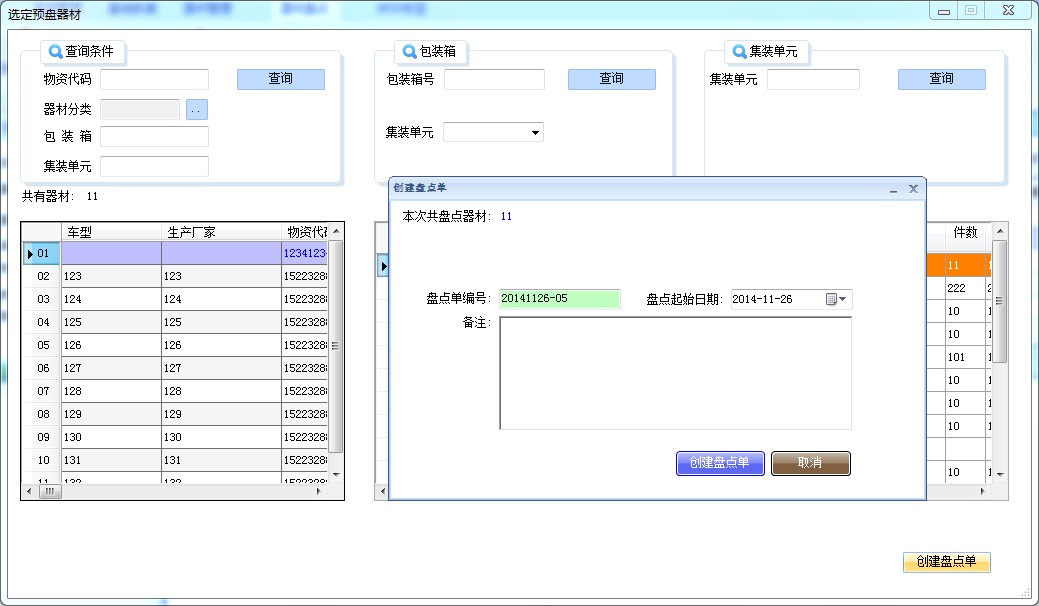

l 點擊“創建盤點單”按鈕，系統將彈出如下對話框：

系統將創建一個全局唯一的盤點單編號，該編號的生成規則是“年月（MM）日+ 當天流水”。圖中所示盤點單編號“20141126-05”表示該盤點單的創建日期是2014年11月26日，最后兩位數字“05”表示當天所創建的第五個盤點單。

“盤點起始日期”和備注只是供日后查看使用，在盤點時沒有任何限制。

l 點擊“創建盤點單”按鈕系統將保存該盤點單。

l 注意：創建盤點單時務必有器材的信息、包裝箱、集裝單元的信息。

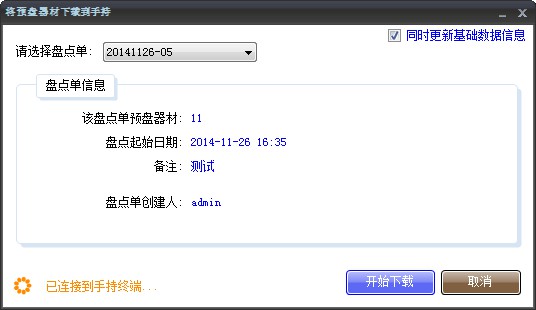

2.23下載到手持

下載到手持表示將已經創建的盤點單數據復制到手持上。

下載的界面如下：

業務規約：

l 首先在盤點單列表中，選擇一個盤點單。選定后，系統將顯示該盤點單的信息，包括預盤器材條目數、起始日期、備注，創建人。

l 如果是第一次使用本系統或者對基礎數據信息有所修改，請選中界面右上角的“同時更新基礎數據信息”，更新基礎數據信息表示更新登錄人等信息。

l 請確保左下角所顯示的手持連接狀態信息，若圖中顯示“未連接手持終端”表示手持沒有通過底座成功連接到用戶電腦上。必須顯示“已連接到手持終端”才能進行數據的上傳與下載操作。

如果顯示為未連接到手持終端，并且底座已經連接到用戶電腦上，請重新將手持插到底座上幾次，確保連接成功。

l 點擊“開始下載”按鈕將會把數據復制到手持上。在下載的時候，如果數據量比較大，可能速度有點慢，請耐心等候，不要斷開連接或關機。下載完成時，系統將提示“下載完成”。

然后就可以拿著手持進行盤點了。在盤點完成后，請及時將盤點數據上傳到電腦上，以防遺忘更新。

2.24數據上傳

數據上傳表示將手持上已經盤點的數據上傳到用戶電腦上，該操作也是在PC機上。

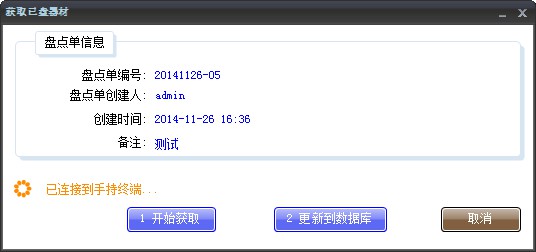

數據上傳的菜單是“手持盤點->獲取已盤器材”，界面如下：

業務規約：

l 首先請確保手持已經成功連接到PC電腦上。左下角顯示為“已連接到手持終端”表示連接成功。

l 點擊“開始獲取”按鈕，系統會提示關機手持上盤點系統字樣，然后點確定會自動到手持的特定目錄下將數據文件上傳到PC機上。獲取成功后，界面上會顯示該盤點單的信息，包括單號、盤點單創建人等。

l 點擊“更新到數據庫”表示將剛剛獲取的盤點信息回寫到PC系統中。如果此處忘記“更新到數據庫”，在點擊菜單“查詢盤點單信息”時，系統會重復提示“系統存在盤點數據，尚未更新到數據庫”信息，以確保將盤點信息寫入到數據庫。

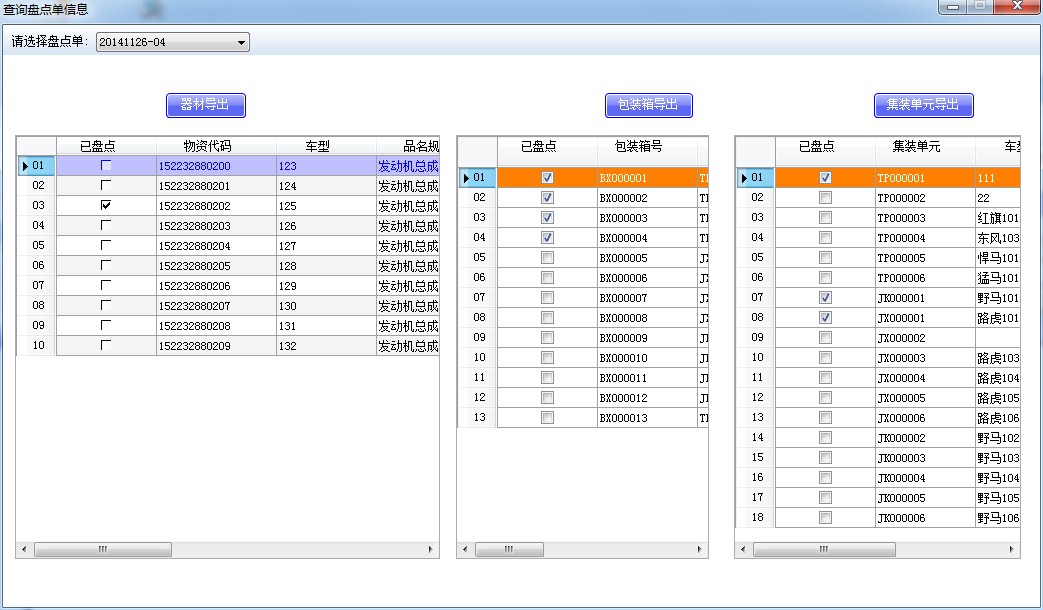

2.25查詢盤點單信息

通過該功能，用戶可以查看盤點單的盤點情況，已盤的會直接畫上對勾，未盤的將沒有對勾。

查詢盤點單信息的界面如下：

業務規約：

l 器材盤點狀況直接回傳到PC系統直接雙擊即可查看其詳細信息,。

l 箱的盤點狀況為，當選擇查看某一箱時直接（雙擊）進入本箱的詳細單器材界面。

l 托盤的盤點狀況為，當選擇查看某一托盤的信息時，直接（雙擊）進入此托盤上箱的詳細信息界面，然后再選擇某一箱的詳細內容時，雙擊進入此箱的詳細單器材界面。

l 在界面打開時，系統會檢查是否有“已經盤點，但尚未更新到數據庫”的盤點單，并提示更新。

l 在盤點單列表中，選擇一個盤點單，將會在盤點單信息中顯示該盤點單的表頭信息，明細信息也會顯示到下面的表格中。

l 在明細信息中，會顯示每一條資產的是否已盤點和器材信息。

三、 手持端功能描述

3.1手持登錄

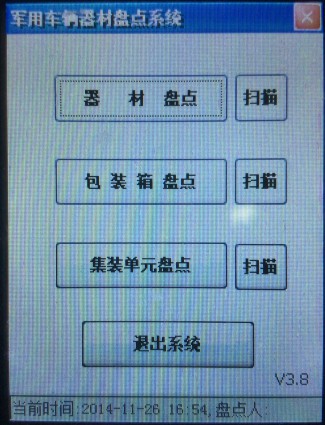

手持登錄主界面為導航界面。狀態欄只顯示當前時間。

業務規約：

l 器材盤點、包裝箱盤點、集裝單元盤點的方式都是是通過RFID識讀標簽的方式對器材、包裝箱、集裝單元進行盤點。

l 后面的掃描都是通過掃描二維碼的方式對器材、包裝箱、集裝單元進行盤點。

3.2各種盤點

器材盤點、包裝箱盤點、集裝單元盤點，三個盤點任選其一進行介紹：

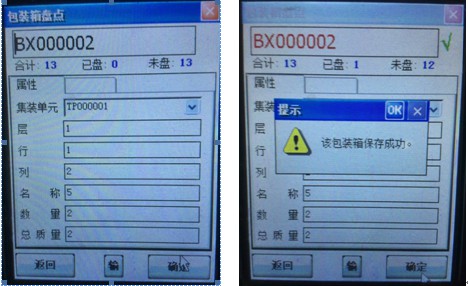

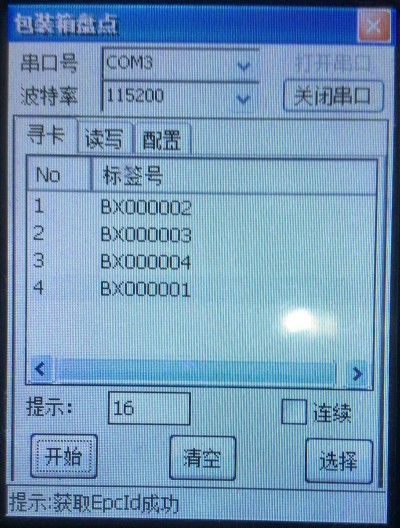

點擊包裝箱，包裝箱盤點的界面如下：

業務規約：

l 首先點擊界面右上角“打開串口”按鈕。

l 用戶拿著手持點擊“開始”按鈕，即可對包裝箱上的RFID標簽進行識讀，正常情況下只能識讀到一個標簽（若兩個標簽距離太近也有可能識讀到旁邊的）。識讀到標簽后點擊標簽號，然后點界面右下角“選擇”按鈕，即可進入此包裝箱的詳細信息界面，如下左圖，然后點擊界面右下角“確定”按鈕，點擊提示框上“ok”按鈕即可。

l 器材盤點和集裝單元盤點的方式類似以上包裝箱盤點的方式。

3.3各種掃描

l 三個盤點任選器材的掃描進行介紹：

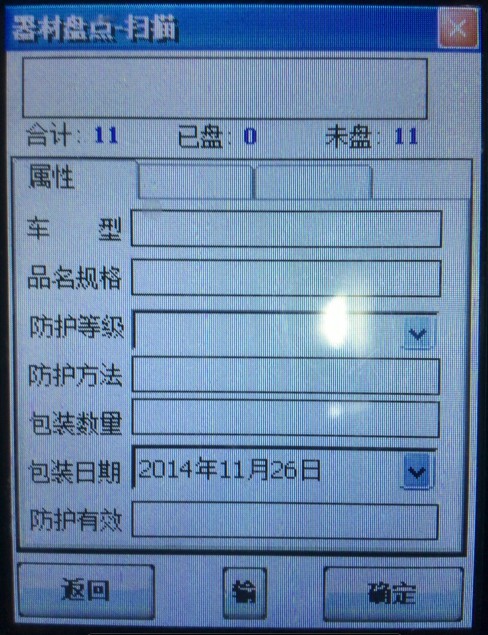

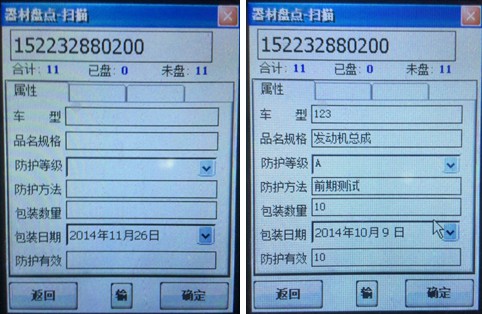

器材掃描界面如下：

l 掃描器材上的二維碼之后出現如下第一張圖，會將物資代碼識讀到上面的輸入框中，然后按下手持鍵盤左上角的“ok”鍵，會出現器材的詳細信息，如下第二張圖點擊界面右下角“確定”按鈕，點擊提示框上的“ok”按鈕保存即可。

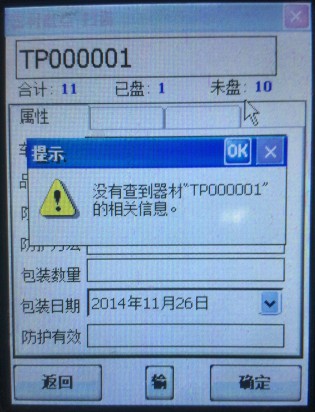

l 對于手持中不存在的器材，或識讀錯誤系統將彈出如下圖提示信息。

四、RFID標簽

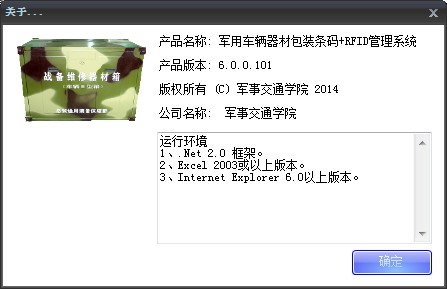

版本信息

如下圖，即本系統的版本信息。

4.1RFID標簽讀寫

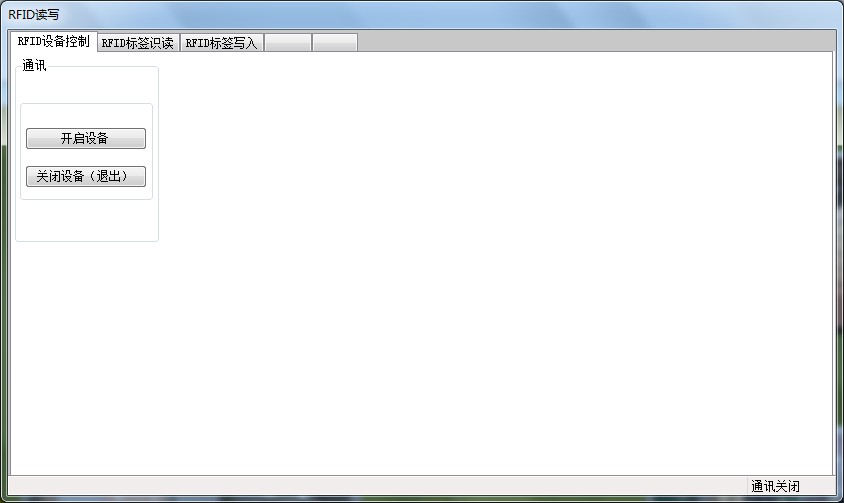

打開界面如下：

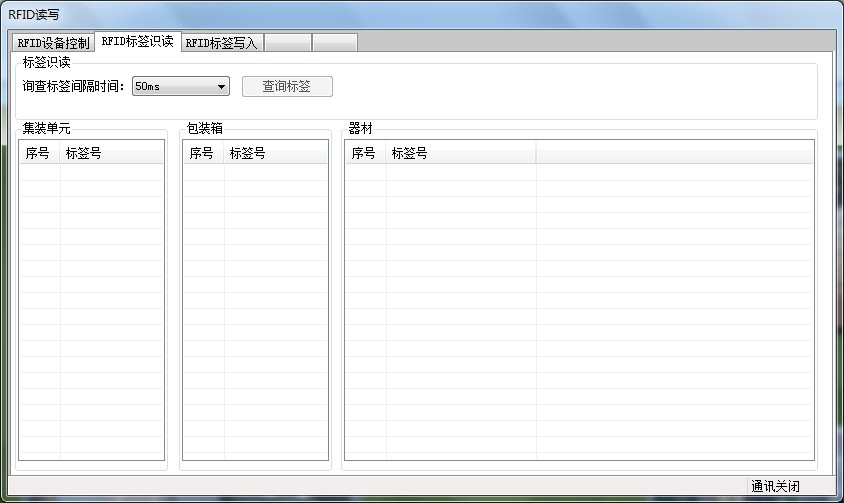

4.2首先需要開啟設備，然后進入RFID標簽識讀界面，如下

點擊查詢標簽，即可將可識讀范圍內的標簽識讀到相應的框中。

l 識讀集裝單元標簽后，當選擇查看某一集裝單元的信息時，直接進入此集裝單元的箱詳細信息界面，然后再選擇某一箱的詳細內容時，進入此箱的詳細單器材界面。

l 識讀包裝箱標簽后，當選擇查看某一箱時直接進入本箱的詳細器材界面。

l 識讀器材標簽后直接雙擊即可查看其詳細信息,。

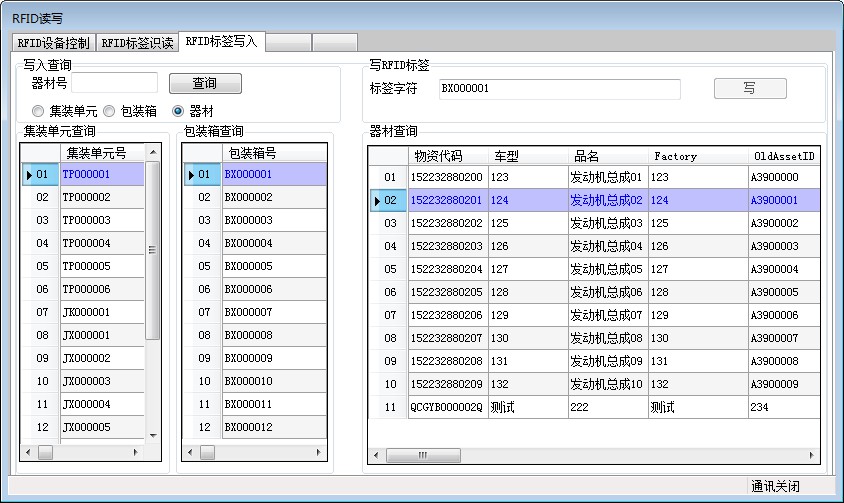

4.3RFID標簽寫入界面：

4.4寫標簽號

根據需要查詢出要寫入的集裝單元、包裝箱或器材的標簽號，然后點擊要寫的某一個，右上方標簽字符后面的輸入框中會提取所點擊的集裝單元號、包裝箱號或物資代碼，此時點擊寫即可將標簽號寫入到RFID標簽中。
